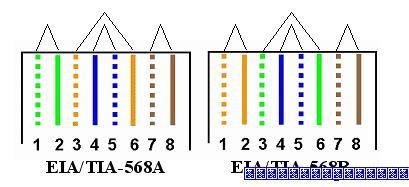

教學 - RJ45 跳線接法



T568A規定的連接方法是：
1—— 白–綠（就是白色的外層上有些綠色，表示和綠色的是一對線）
2—— 綠色
3—— 白–橙（就是白色的外層上有些橙色，表示和橙色的是一對線）
4—— 藍色
5—— 白–藍（就是白色的外層上有些藍色，表示和藍色的是一對線）
6—— 橙色
7—— 白–棕（就是白色的外層上有些棕色，表示和棕色的是一對線）
8—— 棕色
T568B規定的連接方法是：
1—— 白–橙
2—— 橙色
3—— 白–綠
4—— 藍色
5—— 白–藍
6—— 綠色
7—— 白–棕（就是白色的外層上有些棕色，表示和棕色的是一對線）
8—— 棕色

在通常的工程實踐中，T568B使用得較多。不管使用哪一種標準，一根5類線的兩端必須都使用同一種標準。
這裡特別要強調一下，線序是不能隨意改動的。例如，從上面的連接標準來看，1和2是一對線，而3和6又是一對線。
但如果我們將以上規定的線序弄亂，例如，將1和3用作發送的一對線，而將2和4用作接收的一對線，
那麼這些連接導線的抗干擾能力就要下降，誤碼率


標準的RJ45接頭的配置順序

---

實際標準的RJ45接頭只有使用—— 4芯
—— 4芯用於==>10/100mb環境 (就一般人所使用的)
而10/100mb早已內建於主機板，現在要買也不是很容易買的到呢!

8芯用於==>10/100/1000mb環境使用(好像是伺服器使用的線路)
