飛瑞C-3000不斷電系統使用注意事項集錦

飛瑞(C-1000F、C-2000F、C-3000F)不斷電系統使用注意事項集錦

飛瑞C-1000F 是屬於在線（ON-LINE）式的UPS，不同於離線（OFF-LINE）式，在線式可透過相關裝置（如整流器、變流器、濾波器等）來調整及過濾電壓，以提供較穩定、優質的輸出電壓，可避免設備受到不穩定電壓的危害，有關在線式及離線式相關資料可參考飛瑞網站「不中斷電力設備教室」內有詳細的說明。

C-1000F 屬於接近中階等級的 UPS，其在使用上（如輸入電源連接、運作狀態顯示、輸出電壓調整…）皆有一些須特別注意的地方，疏忽不得。以下內容將針對一些使用上的注意事項一一說明。

UPS 運行模式

UPS 的運行模式可分為市電模式、電池模式和旁路模式。

市電模式
市電模式下運行的面板指示燈如下圖所示，此時市電指示燈與變流器指示燈會亮，負載指示燈會根據所接的負載容量大小點亮。

(1)市電指示燈閃爍，表示中性線、火線接反或者地線沒有接大地，UPS仍工作於市電模式；若同時電池指示燈亮，表示市電的電壓或頻率已超出正常範圍，UPS已經工作在電池模式下。

(2)若負載容量超過100%，蜂鳴器半秒叫一次提醒接了過多的負載，須將非重要負載逐 13 一去除，直到UPS負載量小於90%以解除過載狀況，否則如過載時間過長，輸入保護器將會跳脫致輸出斷電。

(3)若電池指示燈閃爍，則表示UPS未接電池或電池電壓太低，此時應檢查電池是否連接好，並按功能鍵2秒，進行電池自檢。如確認連接無誤，則可能是電池故障或老化，請參見故障處理表。

電池模式

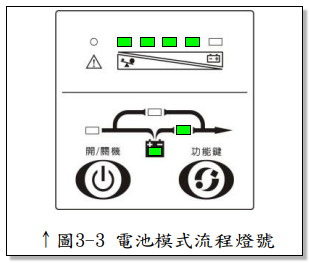

電池模式下運行的面板指示如下圖所示，此時電池指示燈和變流器指示燈亮；若接入異常之市電，市電燈會同時閃爍。電池容量指示燈會根據電池容量的大小點亮，，顯示在後備時間內的電池容量大小。

(1)在電池模式運行時，蜂鳴器每隔 4 秒鳴叫一次，若此時持續按功能鍵2秒以上，UPS執行消音功能，蜂鳴器不再鳴叫報警，再持續按功能鍵 2秒以上則報警恢復。 ↑圖3-3 電池模式流程燈號

(2)當電池容量減少時，電池容量指示燈點亮的數目會減少，當電池電壓下降至預警電位時，蜂鳴器每秒鳴叫一次，提醒電池容量不足，應儘速進行負載設備逐一關機。

(3)可以通過UPS電池自檢以檢驗電池後備功能是否正常。注意：不要使用直接斷開市電方式進行電池後備功能測試，以免電池異常時造成輸出斷電。

旁路模式 (ups有接市電但ups尚未開機)

可通過WinPower 設置UPS 使其工作在旁路狀態。旁路模式下運行的面板指示如下圖所示，市電指示燈與旁路指示燈亮，負載指示燈會根據所接負載容量大小點亮。在旁路模式下，UPS 每兩分鐘會叫一次警報聲，以提醒用戶UPS在未開機狀態，輸出供電為旁路模式。

(1)若市電指示燈閃爍，表示市電的電壓或頻率已超出正常範圍，或市電零(中性)線、火線接反或者沒有接大地(L、N偵測有開啟時)。

(2)其他面板指示燈與市電模式描述相同。 s

(3)UPS工作在旁路模式下時，不具備電池後備與穩壓功能。注意此時負載所使用的電源是直接通過市電電力系統經由UPS濾波供應，如市電出現瞬斷時，UPS輸出亦會跟隨瞬斷，所以請依照開機操作方式將UPS開機至市電模式。

一、輸入電源連接方式

C-3000 電源輸入不同於一般用直接成型的電源線連接，而是採用接線的方式，也就是將市電以火線、中性線以及地線分別連接到 UPS 的接頭上，這是比較特殊的接線方式，詳細的接線方式，可參考另一篇文章「飛瑞C-3000不斷電系統如何連接室內電源？」，文章內有詳細的說明。這裡要再特別提醒的是，若對電力系統不熟悉的話，基於安全考量，強烈建議請電工人員來施工較為妥當。

二、運作狀態顯示

C-3000 運作時，無論正常或是異常，各個狀態皆有其相關的燈號組合，這裡以開機及過載時的燈號組合為例來說明，至於其他相關燈號組合，請參考使用手冊，裡面有詳細的說明。

1. 開機燈號組合

【C-3000在前方面板有燈號顯示圖示】

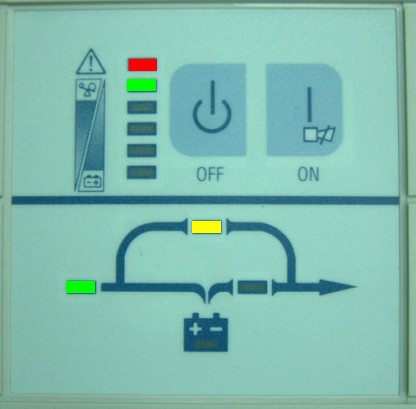

↓接上電源後，市電指示燈、旁路指示燈、電池及負載指示燈最下面燈號（第1個燈）會亮起；當旁路指示燈亮黃燈，其餘為綠燈，此時 UPS 是處於未開機的狀態。按開機鈕啟動UPS，開機後，旁路指示燈會熄滅，而斷流器指示燈會亮綠燈，這樣的燈號顯示目前 UPS 的運作是正常的。

2. 過負載警示燈號組合

C-3000 最多約可提供 8 部 PC 的電源，若再加上印表機（尤其是雷射印表機啟動電流消耗過大，原廠並不建議連接印表機使用）或是其他周邊設備則可能會造成過負載的現象，此時最好將印表機移除或是移除一些週邊來降低負載量。

C-3000 過負載時，旁路指示燈、電池及負載指示燈最上方的燈號（第5個燈）、故障指示燈（紅燈）亮起，而斷流器指示燈熄滅，同時每秒會有連續兩聲警告音「嗶嗶」，這時候負載電源由旁路線路提供，避開掉變流器的線路，這並不是 UPS 正常的運作模式，因此建議使用時最好不要過負載。

三、調整輸出電壓

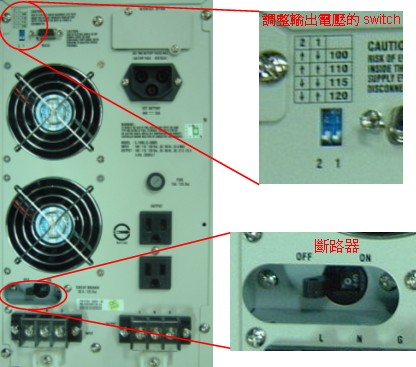

C-3000 可透過背面的 switch 組合來調整輸出電壓，總共有 4 種輸出電壓，分別為 100 / 110 / 115 / 120 V。調整時，請務必確實依序執行以下的步驟。

1. 先將接於 UPS 上的 PC 或伺服器關機，若未關機即進行步驟 2、3 的動作會造成PC或伺服器當機，甚至可能會造成伺服器資料遺失的後果，務必特別注意。

2. 將 UPS 關機，按面板關機鈕停止 UPS 運作。

3. 再將背面的斷路器（CIRCUIT BREAKER）切至 OFF 的位置。

4. 最後，無論是以特殊電源線連接市電或是直接連接，都將 UPS 輸入電源移除，讓 UPS 徹底斷電，未斷電前的調整是無效的。

5. 調整輸出電壓的 switch 組合，達到要求的輸出電壓，調整後再依反向的步驟啟動 UPS 即可。
